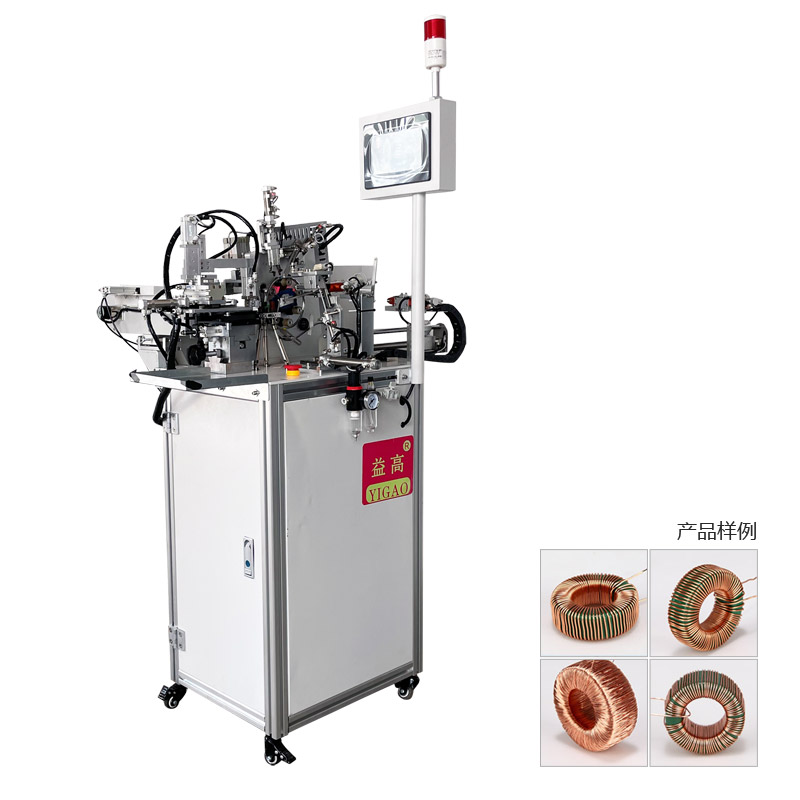

智能式全自動環形電感繞線機YG-01A
特點說明：
1、 智能式全自動環形電感繞線機采用PLC人機界面控制系統，設計結構簡單合理，適用于各類環形線圈的生產，范圍廣、高效便捷、安裝調試及維護方便，操作人員只需簡單的培訓即可熟練掌握。
2、 可根據不同的需求更換繞線環及夾持裝置，設備采用落地式設計外觀簡潔、小巧，伺服電機驅動動作流暢、精確平穩，所有的傳動以及標準件都采用上好品牌、壽命經久耐用、性能穩定。
3、 可實現單層繞線、多層繞線和對繞線方式（也叫蝴蝶繞）。
4、 在出現圈數不對，繞線錯誤時均能自動檢測自動報警停機。
5、 配置標準儲線環（可根據客戶要求設計非標儲線環）。
6、 控制器可儲存多款不同的繞線模式，每臺設備可適應多個產品的繞線要求。
技術參數：
| 電源 | 220V/110V 50/60Hz |
| 氣壓 | 0.6Kps～0.8Kps |
| 最大線徑 | 0.30mm(30#) |
| 最小線徑 | 0.05mm(43#) |
| 最大成品外徑 | 35mm(1.365”) (有特殊尺寸的可另外定制) |
| 最小成品內徑 | 8mm(0.314”) |
| 最大成品高度 | 25mm(0.975”) |
| 線距控制 | 編程控制 |
| 分段繞線控制 | 編程控制 |
| 累積式繞線控制 | 編程控制 |
| 排 線 電 機 | 混合型步進電機 |
| 主 電 機 | 伺服電機 |
| 繞線速度 | 可調，設備最快1400轉/分鐘 |
| 產 量 | 4寸環30PCS/H 5寸環25PCS/H |
| 外觀尺寸 | 1100mm*900mm*1700mm |
| 重 量 | 72Kg |
|
